平善大道DN1200主管网紫外光固化修复

项目概况

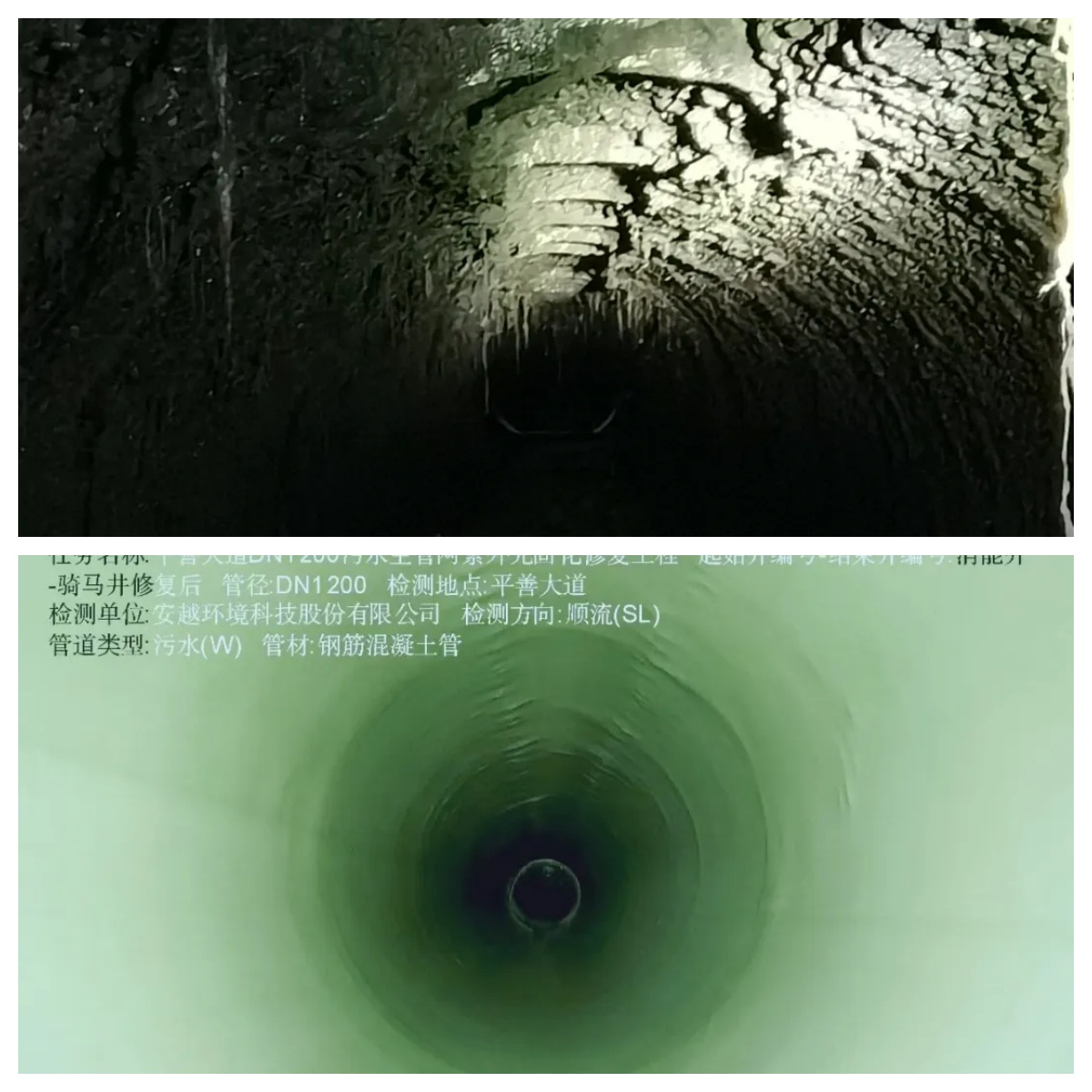

平湖市平善大道延边小公园绿化树林内有一条市政污水主管网，管径为DN1200,长度约60米，埋深5 米，管材为砼管，平湖市污水公司经管道运维巡查中发现损坏，经检测初步判断缺陷原因是砼管长期受到压力流冲刷及污水腐蚀而损坏导致塌陷腐蚀性空洞，整条管道正上方9点至3点钟方向出现大量腐蚀钢筋混凝土裸露，周围已出现轻度地陷出现安全隐患。

技术难点及方案

该管道为重力流是平湖输送至嘉兴联合污水主管网每小时输送水量可达到 2000方左右必须保证不停水，上游井室—消能井是DN1200跟DN900压力管汇入集中井室，故该井室水流量大硫化氢浓度高，管道腐蚀严重，距离人行道约40米，下游骑马井距离人行道约50米长，上面树林及高压线密集材料进场难度大，我司收到污水公司抢修通知积极配合业主单位出具临时抢修方案，在经过专家论证后对管道进行结构性修复，在管道腐蚀严重位置进行整体紫外光固化修复，确定好方案后我司马上对本部材料子公司发起材料生产加急单，生产及运输到现场只用了4天时间（两地相隔千里），预处理及紫外光固化修复只用了2天，跟时间赛跑历时6天完成了生产到修复的艰巨任务，既保障了管网正常运行又消除了管道缺陷带来的安全隐患。

施工步骤

1.固化前准备工作：

1.1在修复之前应对管道进行预处理，管道预处理应满足原位固化法修复要求。

1.2每次进行固化前，应检查紫外光灯是否能正常工作，并对灯泡表面指纹、灰尘等进行清洁。

1.3当紫外光灯工作时间超过400h时，应进行紫外光灯辐射通量密度测量，然后每隔150h检查一次，当紫外光灯泡辐射密度超过30%时，需要更换紫外光灯泡。

1.4每只紫外光灯管的检测记录应包括批号、编码代号、首次使用时间、运行时间（固化过程）、检查日期、测量值及检测结果等内容。

2.拉入软管前应符合下列规定：

2.1拉入湿软管之前应在原有管道内铺设底膜，底膜应置于原有管道底部，并应覆盖大于1/3的管道周长，且应在原有管道口两端进行固定。

2.2在拉入前，应检查底膜，不得磨损或划伤湿软管，并应准备好分散拉力用的万向吊环。

2.3湿软管拉入应沿管底的底膜将湿软管平稳、缓慢地拉入原有管道，牵引速度和牵引力应根据制造商提供的数值。拉入内衬软管的速度宜控制在6m/min~8m/min。

3.固化时应符合下列规定：

3.1紫外光固化过程中湿软管内应保持压缩空气压力不变。

3.2压力应按湿软管内衬制造商所给出的参数表（管径/壁厚/压力）采用。压力达到参数表压力时，应保持不少于10min。

3.3应按湿软管内衬制造商提出的产品要求采用紫外光灯架型号、灯瓦数、数量以及固化巡航速。

3.4固化巡航时，应测量湿软管内表面上软管内衬固化时的温度。

3.4紫外光设备应自动记录每分钟温度、压力、巡航速度和距离。

3.6湿软管固化完成后，应缓慢降低管内压力至大气压，降压速度不应大于0.01MPa/min。

4.固化完成后：

4.1需对修复管道进行闭路电视检测。

4.2修复后的管道内应无湿渍，不得出现滴漏、线漏等渗水现象。

4.3内衬管表面应光洁，无局部孔洞、裂纹和软弱带。

4.4磨损、气泡或干斑的出现频次每10m不应大于1处。

4.5内衬管褶皱应满足设计要求，当设计无要求时，最大褶皱不应超过6mm。

4.6内衬管应与原有管道贴附紧密。

工艺优势

紫外光固化技术的工艺优势，它的整体优势在于施工过程中对交通、地面、环境、以及地下管网的影响小，并广泛应用到城市管道修复的建设中。优势如下：

（1）不需要破坏地面进行开挖；

（2）施工周期短；

（3）对交通影响小，施工只需占用非机动车道，两个检查井间距离；

（4）适用各种管材的管道（水泥管、钢管、PVC管等）；

（5）内衬管耐久实用，内衬材料耐磨损、耐腐蚀、强度大、承压能力高；

（6）整体性强，可以封闭原有的洞孔，裂缝及缺口，隔绝渗入，阻止渗出，对防止马路塌陷，有着重要的预防作用；

（7）?；せ肪?，节省资源，不开挖路面，不产生垃圾，不堵塞交通，对环境影响小。
